【クイックデリバリー当日・翌日出荷可能!】 || 日東工業(nito) || ホーム分電盤


クイックデリバリー商品について」
・午前0時~午前10時までの注文:当日発送可能です。(営業日基準)
※当日発送ご希望の方はお手数ですが、在庫確認のためお電話(043-204-3420)でお問い合わせください。
・午前10時~午後24時までの注文:翌日発送可能です。(営業日基準)

プチパネル HCB形・HPB形ホーム分電盤

【特長1】 操作性・視認性に優れたソフトなデザイン!

 負荷名称ホルダを搭載!
 分岐回路用負荷名称用紙の差し込みが容易。

【特長2】 高性能化・安全性の向上/操作性・視認性の向上

「高性能化・安全性の向上」
 遮断容量が主幹ブレー力5kA(協約形)、分岐ブレーカ2.5kAの高遮断容量により短絡事故時の安全性を高めました。
 分岐ブレーカはコード短絡保護用瞬時機能付で、電気製品のコード短絡による火災発生の防止に有効な機能です。
 電源送り端子を分岐部末尾に標準装備しています。カバー施錠機能により不用意な操作を防止します。

「操作性・視認性の向上」
 扉中央部は曲線形状でワンプッシュで扉の開閉が可能です。(ドア付タイプ)

【特長3】 省スペース化

 面積比最大約26%の省スペース
 質量比最大約17%の軽量化

【商品機能/構造/仕様の説明】 ①~⑩まで

①一次側プラグイン構造
 一次側プラグイン構造のためねじが無く、ねじの 増し締めの必要がありません。
 電圧切替・相切替が可能です。(2P2Eブレーカ)

②二次側速結端子構造
 電線を差し込むだけで配線が完了するため大幅な配線時間の短縮が可能です。
 工具不要で電線の取外しが可能です。

③一次送り回路スペース
 主幹ブレーカ横に一次送り回路が2回路まで取付け可能です。
 (一次送り回路以外の用途にも使用可能です。)

④電源送り端子
 電源送り端子(M6ねじ)を分岐部末尾に標準装備しています。(HSBは除く)

⑤速結アース端子
 取付位置が分岐部の上側・右側に変更可能で、増設も可能です。

⑥カバー施錠機能
 マイナスドライバーによりカバーの施錠が可能です。(HSBは除く)

⑦主幹ブレーカ(協約形)
 施工後の主幹ブレーカ容量変更(30A~75A)が、ブレーカ交換だけで可能です。

⑧入線スペースの拡大
 幹線入線用スペースの拡大により施工性が向上しています。

⑨図面ホルダ
 スリットがありますので、図面等の保管にご利用ください。


⑩取付ねじ
 本体取付用の木ねじを付属しています。

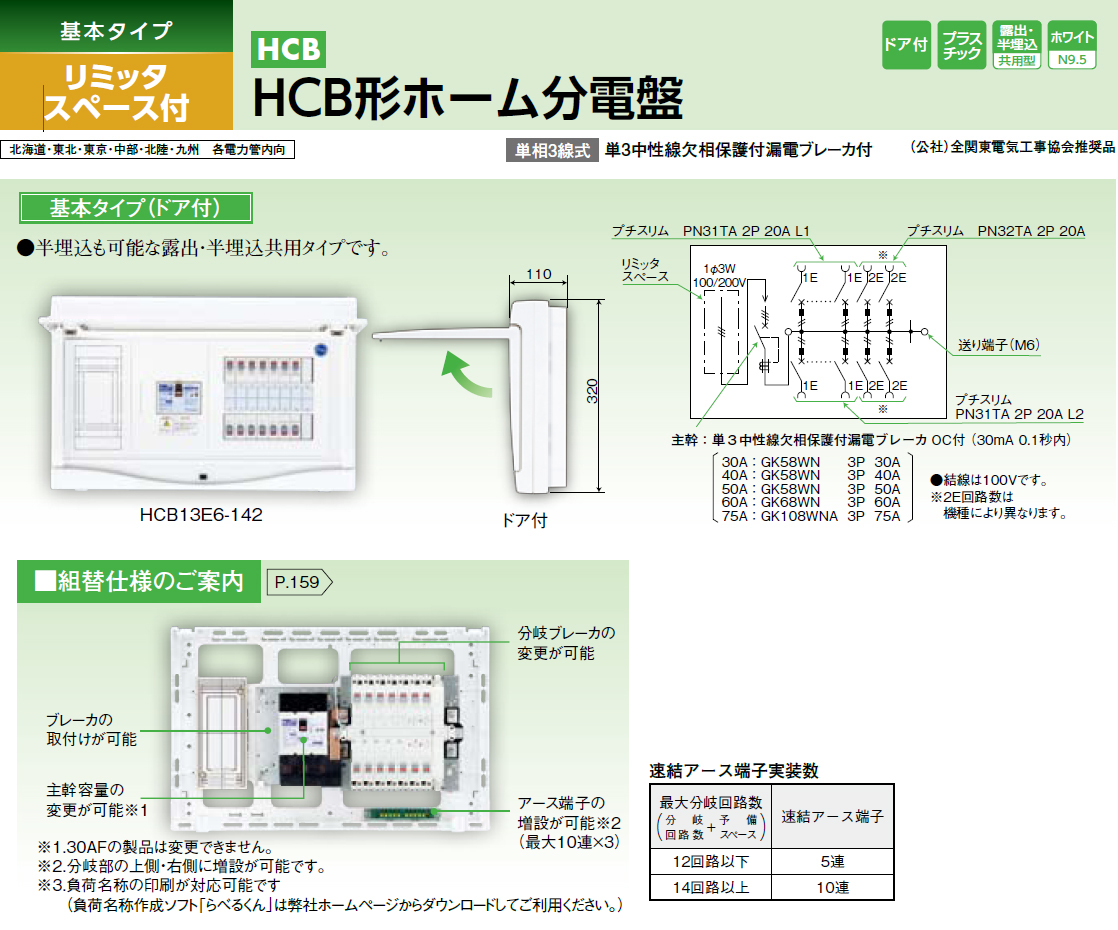

HCB形ホーム分電盤(ドア付)[リミッタスペース付]

【HCB形ホーム分電盤-商品ライナップ】

仕様 主幹容量 2E回路数 品名 寸法(半埋込)mm
6+2 40A 2 HCB13E4-62 428×320×110
(408×300×30)
50A HCB13E5-62
60A HCB13E6-62
8+0 40A 2 HCB13E4-80 428×320×110
(408×300×30)
50A HCB13E5-80
60A HCB13E6-80
8+4 40A 2 HCB13E4-84 464×320×110
(444×300×30)
50A HCB13E5-84
60A HCB13E6-84
10+2 40A 2 HCB13E4-102 464×320×110
(444×300×30)
50A HCB13E5-102
60A HCB13E6-102
12+0 40A 2 HCB13E4-120 464×320×110
(444×300×30)
50A HCB13E5-120
60A HCB13E6-120
12+4 40A 4 HCB13E4-124 500×320×110
(480×300×30)
50A HCB13E5-124
60A HCB13E6-124
75A HCB13E7-124
14+2 40A 4 HCB13E4-142 500×320×110
(480×300×30)
50A HCB13E5-142
60A HCB13E6-142
75A HCB13E7-142
16+0 40A 4 HCB13E4-160 500×320×110
(480×300×30)
50A HCB13E5-160
60A HCB13E6-160
75A HCB13E7-160
16+4 40A 4 HCB13E4-164 536×320×110
(516×300×30)
50A HCB13E5-164
60A HCB13E6-164
75A HCB13E7-164
18+2 40A 4 HCB13E4-182 536×320×110
(516×300×30)
50A HCB13E5-182
60A HCB13E6-182
75A HCB13E7-182
20+0 40A 4 HCB13E4-200 536×320×110
(516×300×30)
50A HCB13E5-200
60A HCB13E6-200
20+4 50A 6 HCB13E5-204 572×320×110
(552×300×30)
60A HCB13E6-204
75A HCB13E7-204
22+2 50A 6 HCB13E5-222 572×320×110
(552×300×30)
60A HCB13E6-222
75A HCB13E7-222
24+0 50A 6 HCB13E5-240 572×320×110
(552×300×30)
60A HCB13E6-240

HPB形ホーム分電盤(ドアなし)[リミッタスペース付]

【HPB形ホーム分電盤-商品ライナップ】

仕様 主幹容量 2E回路数 品名 寸法(半埋込)mm
6+2 40A 2 HPB13E4-62 428×320×75
(408×300×30)
50A HPB13E5-62
8+0 40A 2 HPB13E4-80 428×320×75
(408×300×30)
50A HPB13E5-80
8+4 40A 2 HPB13E4-84 464×320×75
(444×300×30)
50A HPB13E5-84
60A HPB13E6-84
10+2 40A 2 HPB13E4-102 464×320×75
(444×300×30)
50A HPB13E5-102
60A HPB13E6-102
12+0 40A 2 HPB13E4-120 464×320×75
(444×300×30)
50A HPB13E5-120
60A HPB13E6-120
12+4 40A 4 HPB13E4-124 500×320×75
(480×300×30)
50A HPB13E5-124
60A HPB13E6-124
14+2 40A 4 HPB13E4-142 500×320×75
(480×300×30)
50A HPB13E5-142
60A HPB13E6-142
16+0 40A 4 HPB13E4-160 500×320×75
(480×300×30)
50A HPB13E5-160
60A HPB13E6-160
16+4 40A 4 HPB13E4-164 536×320×75
(516×300×30)
50A HPB13E5-164
60A HPB13E6-164
18+2 40A 4 HPB13E4-182 536×320×75
(516×300×30)
50A HPB13E5-182
60A HPB13E6-182
20+0 50A 4 HPB13E5-200 536×320×75
(516×300×30)
60A HPB13E6-200
20+4 50A 6 HPB13E5-204 572×320×75
(552×300×30)
60A HPB13E6-204

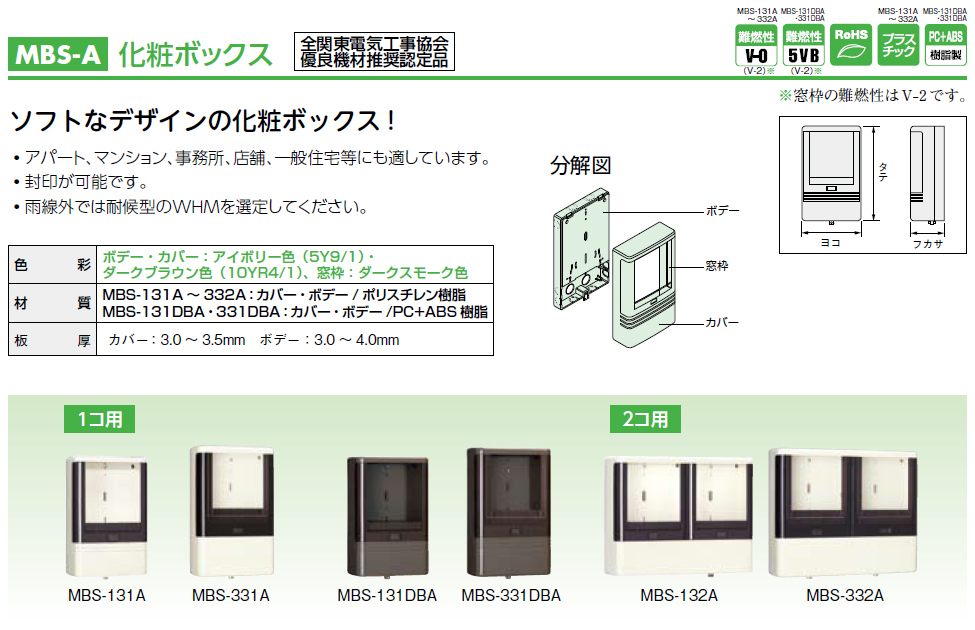

化粧ボックス(電力量計収納ボックス)

【化粧ボックス(電力量計収納ボックス)-商品ライナップ】

品名 本体色 寸法mm 摘要
MBS-131A アイボリー色 230×360×135 単相2線式・単(3)相3線式 30A [1個用]
MBS-131DBA ダークブラウン色 230×360×135 単相2線式・単(3)相3線式 30A [1個用]
MBS-331A アイボリー色 260×420×135 単(3)相3線式 120A [1個用]
MBS-331DBA ダークブラウン色 260×420×135 単(3)相3線式 120A [1個用]
MBS-132A アイボリー色 450×360×135 単相2線式・単(3)相3線式 30A [2個用]
MBS-332A アイボリー色 500×420×135 単(3)相3線式 120A [2個用]
